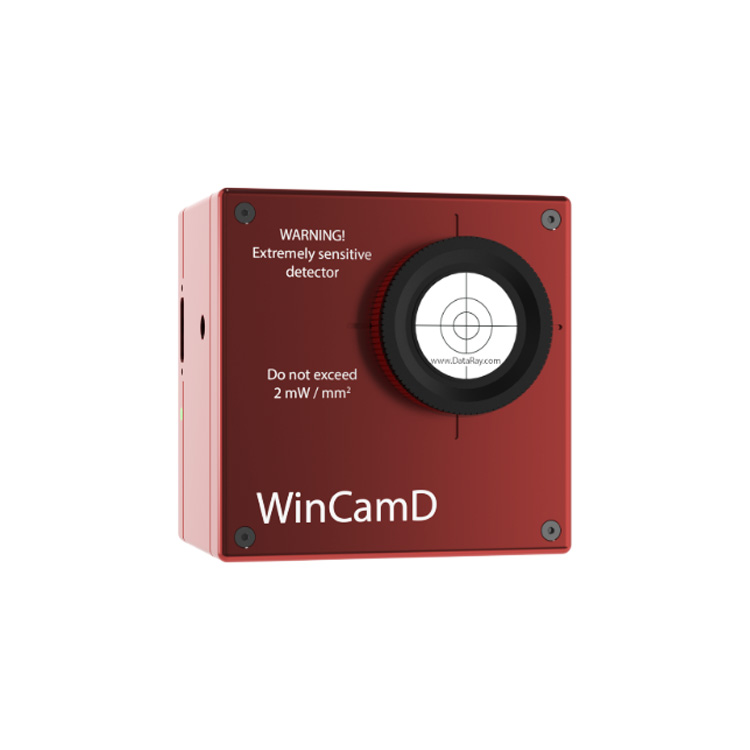

WinCamD-IR-BB –红外光斑轮廓分析仪

WinCamD-IR-BB –红外光斑轮廓分析仪

  • 所属分类:DataRay
  • 浏览次数: 285 次
  • 发布时间:2023-11-09 10:25:45
  • 资料下载:
  • WinCamD-IR-BB尺寸图
  • 详细介绍

主要参数:

探测面积10.88 mm x 8.16 mm,640 x 480像素,波长:2-16um

产品详细说明:

产品特征

· 2 至 16 µm波长范围的微测辐射热计

· 640 x 480,10.88mm x 8.16mm有效面积

· 17 µm 像素

· 端口供电的 USB 3.0,灵活的3米电缆

· 30 FPS(出口7.5 FPS)

· 用于自动化 NUC 的集成快门

· 14 位 ADC

· 14 ms热时间常数

· 测量PRR≥1kHz的脉冲激光

· 没有斩波器测量脉冲/TEC

· 多台相机并行捕获

·  M²测量



产品应用

· MWIR/FIR/CO₂ 激光轮廓分析

· MWIR/FIR/CO₂ 激光器和基于激光的系统的现场服务

· 光学组装和仪器校准

· 光束漂移和记录

· 使用可用的 M2DU 平台进行 M² 测量



操作系统

    64 位 Windows 7, 8/8.1, or 10



产品参数

参数

描述

传感器

Vanadium oxide (VOx) microbolometer

波长

波长MWIR/FIR:2 - 16 µm

像素数,H x V

307000像素,640 x 480

图像区

10.88mm x 8.16mm

像素尺寸

17 x 17μm

最小光束

~170μm

快门类型

滚动

最大帧率

30 FPS(出口7.5 FPS)

信噪比

≥1000:1

电子快门范围

30/60

ADC

14 位

认证

RoHS、WEEE、CE

多台相机

多达 4 个摄像头,并行捕获。
1 到 8 个摄像头,串行捕获。

尺寸(宽 x 高 x 深)

73 x 73 x 52mm

从外壳/过滤器到传感器的光学深度 ±0.2 mm

15.5mm

重量(带 1" NDL-2 Ge 滤镜的相机)

422g(14.9 盎司)
