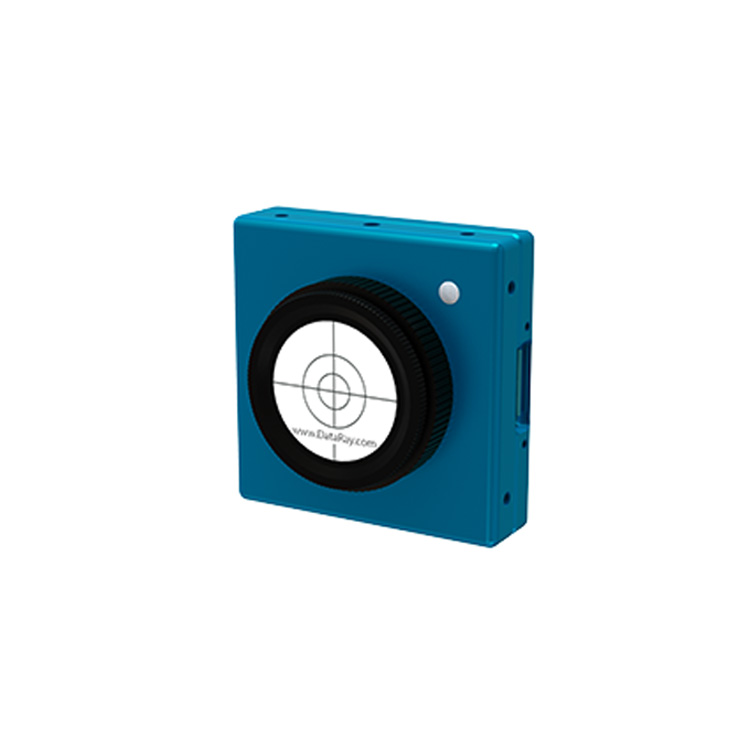

BladeCam2-HR /XHR CMOS光束分析仪系统

BladeCam2-HR /XHR CMOS光束分析仪系统

  • 所属分类:DataRay
  • 浏览次数: 988 次
  • 发布时间:2023-11-09 10:48:53
  • 资料下载:
  • BladeCam2 HR/XHR尺寸图
  • 详细介绍

主要参数:

½" CMOS 光束分析相机,超高速USB 3.0,支持波长190-1605nm

产品详细说明:

产品特征

· 190 - 1610 nm,标准 CMOS 探测器

· 1.3 Mpixel, 1280 x 1024 像素, 有效区域6.6 x 5.3 mm

· 5.2 µm 像素

· HyperCal ™ – 动态噪声和基线校正软件

· USB 3.0供电;灵活的螺钉可锁定3m长的导线

· 10 bit ADC

· 传感器没有玻璃窗-无干涉条纹

· 电子自动快门,40 µs 至 500 ms

· 信噪比1,000:1 SNR(30/60 dB 光学/电子)

· 可现场更换的图像传感器

· M² 选项——光束传播分析、发散、聚焦



产品应用

· 连续激光的光束分析

· 激光和基于激光的系统的现场服务

· 光学组件和仪器对准

· 激光漂移测量以及监控

· 使用可用的 M2DU 平台进行 M² 测量



操作系统

64 位 Windows 7、8/8.1 或 10



产品规格

型号

BladeCam2-HR

BladeCam2-XHR

波长范围

BladeCam2-HR: 355 to 1150 nm
BladeCam2-HR-ND4: 355 to 1150 nm
BladeCam2-HR-1310: 355 to 1350 nm
BladeCam2-HR-TEL: 1480 to 1605 nm
BladeCam2-HR-UV: 190 to 1150 nm

BladeCam2-XHR: 355 to 1150 nm
BladeCam2-XHR-ND4: 355 to 1150 nm
BladeCam2-XHR-UV: 190 to 1150 nm

包含的衰减器

BladeCam2-HR: C接口的ND-1, ND-2, ND-4
BladeCam2-HR-ND4: C接口的ND-4
BladeCam2-HR-1310: C接口的ND-1, ND-2, ND-4 & 1" 带有C接口适配器的长通滤光片
BladeCam2-HR-TEL: C接口的ND-1, ND-2, ND-4 & 1" 带有C接口适配器的长通滤光片
BladeCam2-HR-UV: C接口的ND-1, ND-2, ND-4 & 1"带有C接口适配器且为吸收型的ND-1, ND-2, ND-4

BladeCam2-XHR: C接口的ND-1, ND-2, ND-4
BladeCam2-XHR-ND4: C接口的ND-4
BladeCam2-XHR-UV: C接口的ND-1, ND-2, ND-4 & 1" 带有C接口适配器且为吸收型的ND-1, ND-2, ND-4

像素点‚ H x V

1.3 Mpixel, 1280 x 1024

3.1 Mpixel, 2048 x 1536

成像区域

6.6 x 5.3 mm

6.5 x 4.9 mm

像素尺寸

5.2 x 5.2 µm

3.2 x 3.2 µm

最小光斑 (10像素)

~52 µm

~32 µm

快门类型

滚动

最大帧率*

≥ 9 Hz

≥ 6 Hz

信噪比

1000:1 (30 dB 光学/ 60 dB 电子)

动态范围

41 dB

44 dB

ADC

10-bit

10-bit

可测量源

CW光束,软件可设置的自动触发

手动光束衰减器

提供的可用的衰减器

可显示的光斑轮廓

线性‚ 2D & 3D点阵. 标准化或非标准化
线性或对数‚ 放大 x10
以10‚ 32 或最大色彩或灰度显示的2D‚ 3D图形
10 色和 32 色的轮廓显示

测量和显示的轮廓参数

原始图形和经过平滑后的图形
三角运算平均滤波器高达 10% FWHM

光束直径

两个用户设置切片级别的直径
高斯 & ISO 11146 二次矩光束直径
高于用户定义的切片级别的等效直径
等效狭缝和刀刃直径

光束拟合

高斯 & Top Hat 轮廓拟合 & % 拟合
等效狭缝轮廓

光束椭圆度

长轴,短轴和平均值. 轴的自动定向.

质心位置

相对与绝对
强度加权平均后的质心和几何中心
光束漂移的显示和统计

测量精度 (不限于像元的尺寸)

用于内插直径的0.1 µm 处理分辨率
绝对精度是取决于光束轮廓 ~ 通常可以达到 1 µm 精度.
质心精度也取决于光束 (可以精确至 ±1 µm,因为这是从质心切面上所有像元经算术计算而来的).

处理选项

图像与轮廓平均,1‚ 5‚ 10‚ 20‚ 连续.
背景光捕获和扣除
用户设置用于捕获的矩形捕获块
用户设置的,或带有光束追踪的自动椭圆包含区域来进行处理
*.ojf 文件保存了所有WinCamD用于特定测量所进行的自定义设置

更新速率

全帧全屏下最大可达≥9 Hz.小区域捕获时速度更快

通过/失败显示

通过/失败显示,可通过屏幕上选择不同的颜色。 质量保证和生产的理想选择。

日志数据和统计

最小,最大,平均,标准差,4096个样本数据

相对功率测量

基于用户初始输入的滚动直方图。 单位为 mW、µJ、dBm、% 或用户选择(相对于参考测量输入)

流畅度

用户自定义

认证

RoHS‚ WEEE‚ CE

多路相机

最高可达4台相机,并行捕获.
1 至 8 台相机,串行捕获

头部尺寸‚ 宽 x 高 x 深

46 x 46 x 16.5 mm

光学深度-从外壳或衰减器至传感器的距离

4.0 / 8.5 mm (请在购买前确认)

固定

1/4"-20螺孔对准传感器的中心位置, 在相机的背面有4-40螺孔

重量

85 g

电脑软硬件要求

Windows 7/8/8.1/10 64-bit, 4 GB RAM, USB 2.0/3.0 port
