光栅-朗奇刻线(Gratings- Ronchi Rulings)

光栅-朗奇刻线(Gratings- Ronchi Rulings)

  • 详细介绍


主要参数:

朗奇刻线,又称伦奇刻线;用于检测光学分辨率、场畸变以及等焦距稳定性

产品详细说明:

朗奇刻线,又称伦奇刻线Ronchi Rulings 。玻璃基底,由真空溅射低反射率的铬镀膜形成格栅,光栅主要用来检测光学分辨率、场畸变以及等焦距稳定性,也可作为光栅来提供干涉图样(条纹图)。


型号

描述

图示

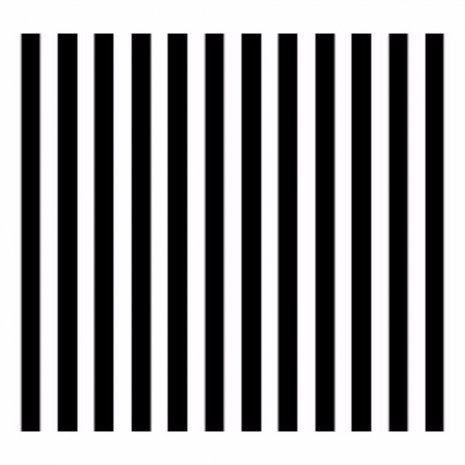

R12

2 lines per mm;

B270 玻璃材质;

尺寸:50 mm x 50 mm ,厚度1.5mm;

刻线区域:全覆盖

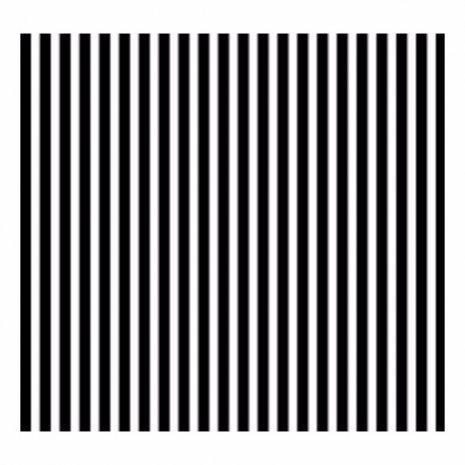

R15

8 lines per mm;

B270 玻璃材质;

尺寸:50 mm x 50 mm ,厚度1.5mm;

刻线区域:全覆盖

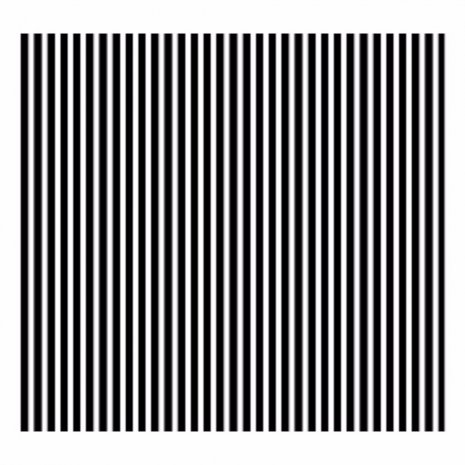

R16

20 lines per mm;

B270 玻璃材质;

尺寸:50 mm x 50 mm ,厚度1.5mm;

刻线区域:全覆盖


R17

40 lines per mm;

B270 玻璃材质;

尺寸:50 mm x 50 mm ,厚度1.5mm;

刻线区域:全覆盖

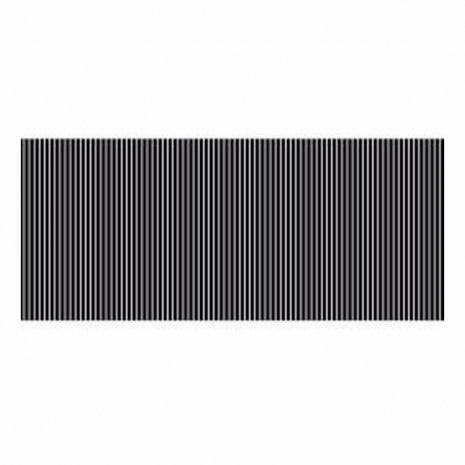

R25

50 lines per mm;

B270 玻璃材质;

尺寸:50 mm x 50 mm ,厚度1.5mm;

刻线区域:中心带,宽30 mm

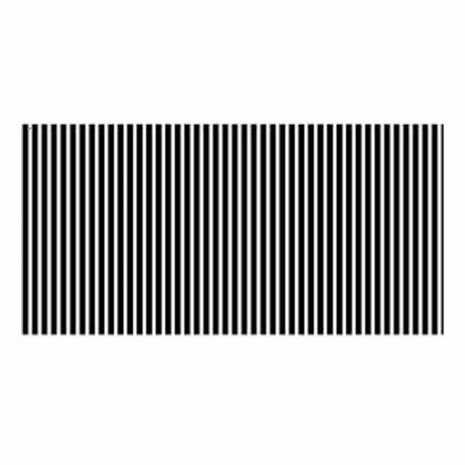

R26

100 lines per mm;

B270 玻璃材质;

尺寸:50 mm x 50 mm ,厚度1.5mm;

刻线区域:中心带,宽30 mm


R27

125 lines per mm;

B270 玻璃材质;

尺寸:50 mm x 50 mm ,厚度1.5mm;

刻线区域:中心带,宽30 mm


R28

200 lines per mm;

26mm x 10mm的光栅钠钙玻璃,镶嵌在大小为76mm x 25mm x 1.5mm 的黑色电镀铝玻片上;

木质盒子包装
