时序发生器产生TDI-CCD、视频处理器和图像数据输出所需的各种时钟脉冲信号, 时序发生器在CCD成像单元工作中起着时间上同步协调的作用。它由时序控制器给出的指令和参数予以控制。时序控制器控制TDI-CCD工作时的行转移周期, 积分级数，控制指令和参数以串行数据的形式送至时序控制器中，时序发生器根据时序控制器给出的指令和数据产生TDI-CCD和视频处理器所需要的时钟脉冲信号: 行转移时钟脉冲、像元移位读出时钟脉冲、输出复位时钟脉冲、TDI方向移位寄存器驱动时钟脉冲、级数控制时钟脉冲、相关双采样时钟脉冲、A/D转换器采样时钟脉冲等。为了提高工作时的可靠性, 在时序控制器中控制指令和参数没有更新时, 时序发生器将按时序控制器中初始设置参数工作。

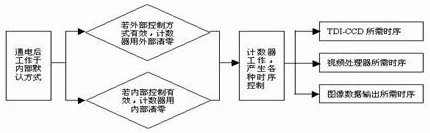

　　时序发生器的设计：时序发生器生成TDI-CCD、视频处理器和图像数据输出所需要的各种时序。所有时序是由主振脉冲序列通过逐级分频后的脉冲序列进行逻辑和组合运算产生的。它们之间满足严格的相位关系, 这是相机系统协调工作的基础。时序发生器的功能框图。相机系统一通电就应保证立即工作在内部默认方式, 这样就能够马上判断系统是否正常。如果外部或内部设置指令无效, 系统也返回默认方式, 这是相机系统可靠性的体现。时序发生器所产生的各种时钟由VHDL 语言完成。
